Кронштейн С

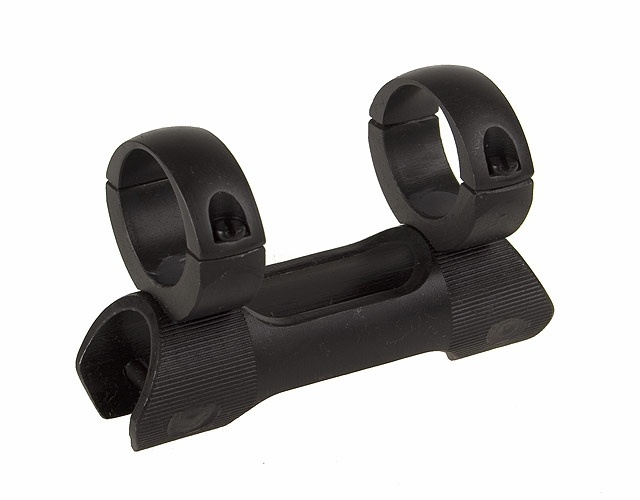

Кронштейн С предназначен для установки оптических прицелов на малокалиберные
карабины типа “Соболь” и другие, имеющие верхнюю планку.
 При необходимости прицел с кронштейном может быть быстро снят или установлен
на оружие. Несомненным достоинством кронштейна является то, что одновременно можно
пользоваться оптическим и открытым прицелом карабина.
 Карабины должны иметь крепежную планку типа “ласточкин хвост” с размерами,
показанными на рисунке.

Характеристики
Диаметр охвата, мм 25.4
Высота установки, мм 40
Габариты кронштейна, мм 38х55х84
Масса, г 135
 УСТАНОВКА КРОНШТЕЙНА
 На оружие кронштейн устанавливается в следующей последовательности:
 - Вывернуть четыре крепёжных винта 5 и снять верхние охваты 2.
 - Вложить оптический прицел в кронштейн, сориентировав вертикальную ось (сетку)
прицела, и закрепить его с помощью верхних охватов и крепёжных винтов.
 - Ввести направляющие кронштейна в “ласточкин хвост” на карабине.
 - Гайки 4 располагаются с левой стороны оружия.
 - Выбрать продольное положение кронштейна так, чтобы он не мешал выбросу
отстрелянных гильз.
 - Затянуть гайки 4. Покачивая прицел, убедиться в надежности его закрепления. С
помощью “усилителя”, например широкой отвертки, затянуть стяжные гайки до упора.
 - Привести оптический прицел к нормальному бою в соответствии с инструкцией в его
паспорте.
