Кронштейн КС

Цена: Звоните

Временно отсутствует

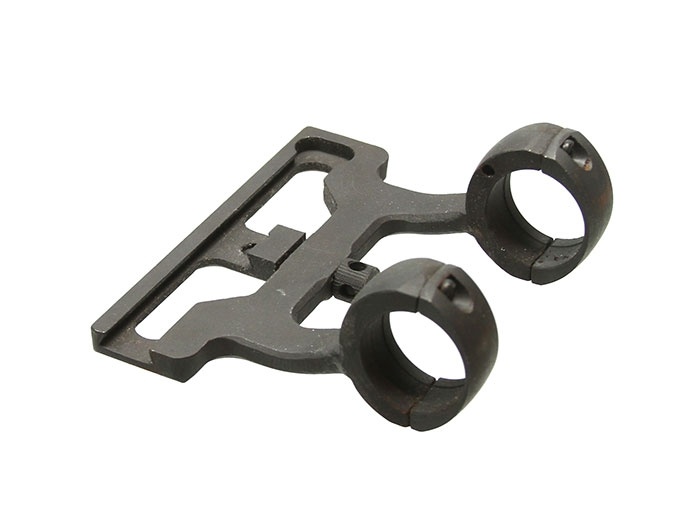

Кронштейн КС предназначен для установки оптических прицелов на карабины “ОП
СКС”, “Архар”, имеющие боковую планку, а также на ружье ТОЗ-87. При необходимости
прицел с кронштейном может быть быстро снят или установлен на оружие.
Несомненным достоинством кронштейна является то, что одновременно можно
пользоваться оптическим и открытым прицелом карабина.
Оружие должно иметь боковую планку типа “ласточкин хвост” с размерами,
соответствующими показанным на рисунке.

Характеристики:
Диаметр охвата, мм 25.4
Высота установки , мм 38.5
Габариты кронштейна, мм 53х86х100
Масса, г 250
УСТАНОВКА КРОНШТЕЙНА
На оружие кронштейн устанавливается в следующей последовательности:
- Вывернуть четыре крепёжных винта 4 и снять верхние охваты 2.
- Вложить оптический прицел в кронштейн, сориентировав вертикальную ось (сетку)
прицела, и закрепить его с помощью верхних охватов и крепёжных винтов.
- Освободить винт стяжной 3 и установить прицел с кронштейном на оружие.
- Затянуть винт стяжной, используя вороток. Покачивая прицел, убедиться в надежности
его закрепления.
- Привести оптический прицел к нормальному бою в соответствии с инструкцией в его
паспорте.
Комплектность
1. Кронштейн 1 шт.
2. Вороток 1 шт.
3. Упаковка 1 шт.
